BESCHICHTETES HARTMETALL (CVD&PVD)
CVD
- Besonders zähe Lamellenstruktur erhöht die Verschleiß- und Bruchfestigkeit.
- Deckt einen großen Anwendungsbereich ab und reduziert die Anzahl der benötigten Werkzeuge.
PVD
- Bietet eine extrem längere Standzeit im Vergleich zu unbeschichteten Schneidstoffen. Ideal für eine Vielzahl von Werkstoffen.
- Das Beschichten von Werkzeugen mit scharfen Schneidkanten ist ohne Beeinträchtigung des Substrates möglich.

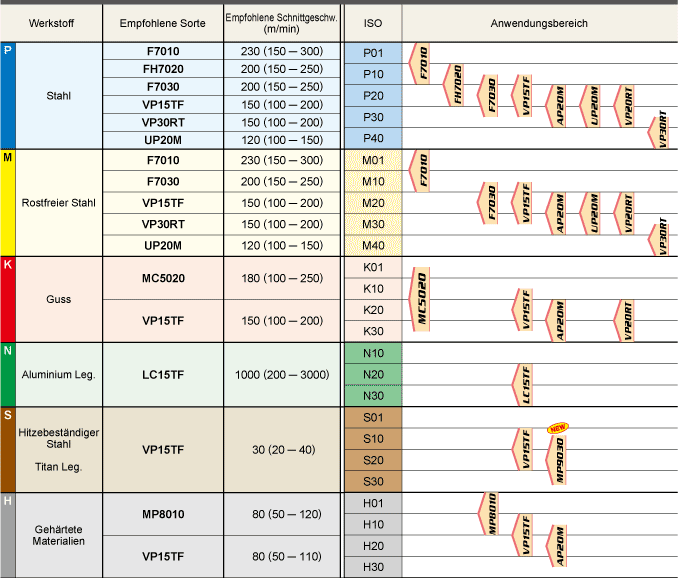

STANDARDAUSWAHL
FRÄSEN
ORTENEIGENSCHAFTEN
| Sorte | Substrat | Schicht | ||
|---|---|---|---|---|
| Härte(HRA) | T.R.S(GPa) | Zusammensetzung | Dicke | |
| MC5020 | 91.0 | 2.2 | TiCN-Al2O3-Ti Composto | Dick |
| F7010 | 89.0 | 2.6 | TiCN-Al2O3-TiN | Dünn |
| FH7020 | 88.8 | 2.8 | TiCN-Al2O3-Ti Composto | Dick |
| F7030 | 88.8 | 2.8 | TiCN-Al2O3-TiN | Dünn |
| MP8010 | 93.5 | 2.3 | (Al, Ti, Si)N | Dünn |
| MP9030 | 90.5 | 2.5 | (Al, Ti,)N-Ti Composto | Dünn |
| VP15TF | 91.5 |
2.5 | (Al,Ti)N | Dünn |
| VP20RT | 90.5 | 2.5 | (Al,Ti)N | Dünn |
| VP30RT | 88.8 | 2.8 | (Al,Ti)N | Dünn |
| UP20M | 90.5 | 2.0 | TiN | Dünn |
※1GPa=102kg/mm2
MERKMALE DER VP (MIRACLE) BESCHICHTUNG
Verglichen zur herkömmlichen Beschichtungstechnologie, weisen die Merkmale der VP (MIRACLE) Beschichtung auf erhöhte Hitzebeständigkeit und Haftfestigkeit hin.
EXEMPLOS DE APLICAÇÃO
| Werkzeug | ASX445R16007F | AHX640WR16016F | |
|---|---|---|---|
| WSP (Sorte) | SEMT13T3AGSN-JM (VP15TF) | NNMU200608ZEN-MK (MC5020) | |
| Materialklasse |  |
 |
|
| Bauteil | Maschinenbauteil | Motorblock | |
 |
Schnittgeschw. (m/min) | 210 | 155 |
| Vorschub pro Zahn (mm/U.) | 0.27 | 0.32 | |
| Schnitttiefe (mm) | 3 | 3 - 5 | |
| Schnitttiefe (mm) | Trockenbearbeitung | Trockenbearbeitung | |
| Resultado |  |
MC5020 liefert eine dreimal längere Werkzeugstandzeit als Wettbewerbsprodukte, ohne Schneidenausbrüche. | |
| Werkzeug | BXD4000-063A05RA | |
|---|---|---|
| WSP (Sorte) | XDGT1550PDFR-G04 (LC15TF) | |
| Materialklasse |  |
|
|
Drehzahl (min-1) | 5600 |
| Schnittgeschw. (m/min) | 1108 | |
| Schnitttiefe (mm) | 4 | |
| Schnittbreite (mm) | 1.5 | |
| Vorschub pro Zahn (mm/Zahn) | 0.34 | |
| Spanabfuhr (cc/min) | 57 | |
| Ergebnis | Die neue Sorte LC15TF bietet eine extrem lange Standzeit. Die scharfen Schneiden sorgen für einen sehr weichen Schnitt und erzeugen eine sehr hohe Oberflächengüte. | |
| Werkzeug | AQX204SA20L (VP30RT) | |
|---|---|---|
| Materialklasse |  |
|
| Bauteil | Componentes de máquinas | |
|
Schnittgeschw. (m/min) |
80 |
| Vorschub (mm/U.) | 0.1 | |
| Ergebnis | Der AQX Fräser arbeitet sehr prozesssicher und erzeugt eine gute Oberfläche selbst bei Bearbeitungen ins Volle. | |
