BUCHA EXPANSIVA (JFS)

GUIA DE SELEÇÃO DE UMA BUCHA EXPANSIVA
Desejado = (øBroca + Incremento de JFS) + 0.1mm
(Ex.) Diâmetro desejado é 20.3mm (aumento é obtido com 0.1mm).
  • <Ferramenta Selecionada>
  • Broca TAF : TAFM2000F25
  • BUCHA EXPANSIVA [JFS] : JFS3225-20
Nota)
O aumento pode variar de acordo com as condições de corte utilizadas, utilize as acima como um guia.
PEDINDO A BUCHA EXPANSIVA
●Método de Compra 1
O aumento pode variar de acordo com as condições de corte utilizadas. Apesar de que é recomendada a compra do conjunto. Quando colocar um pedido, utilize uma referência para pedido do conjunto.
(5 buchas/conjunto)
●Método de Compra 2
É possível comprar individualmente. Quando colocar um pedido, utilize uma referência para pedido individual.


PEDINDO A BUCHA EXPANSIVA
..

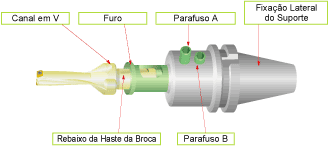

  1. Quando inserir a broca no furo de fixação do suporte, alinhe o canal em V na aresta periférica da flange da broca, assim como os furos da aresta periférica da flange da bucha e os parafusos de fixação lateral do suporte para fixar a broca. (Se a broca não possuir um canal em V, alinhe o rebaixo da haste da broca com os furos da bucha.)
  2. Insira o parafuso A na lateral do suporte, diretamente na janela da bucha e fixe a broca. Aperte o parafuso B levemente para que não danifique a bucha.
Nota)
  • Ajustes finos não podem ser realizados para o diâmetro da bucha.
  • Não utilize suportes porta-pinças.
APLICAÇÃO DA BROCA TIPO TAF
  • Por favor garanta a melhor rigidez possível entre apreparação da máquina e a fixação do suporte.
  • Siga o gráfico para pressão e volume da refrigeração.A refrigeração é um importante fator para a eficiente utilização destas brocas.
..
  • Não pode ser utilizada em furação sobreposta. De acordo com diversar brocas com insertos intercambiáveis, produzem um disco na saída da usinagem, podendo causar a quebra da broca.
  • Utilização em Torno
    1. Aresta de corte central deve estar posicionada entre 0－0.2mm do centro.
    2. Para ajustar o diâmetro do furo pela preparação da broca, a aresta de corte periférica e o eixo da máquina devem estar montados paralelamente.
    3. Quando produzir um furo maior. A montagem da broca não deve ser maior que 2% do diâmetro. Não é possivel produzir um furo menor.
    4. Quando usinar um furo passante em torno, um disco residual no fim da usinagem pode ser expedido em alta velocidade. Para reduzir o perigo ou um acidente, uma proteção é altamente recomendada.
