SISTEMA Quing

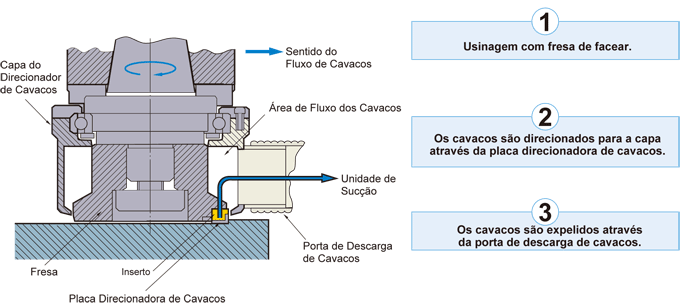

ESTRUTURA
MÉTODO DE EXTRAÇÃO DOS CAVACOS
ESTRUTURA
  • Extração contínua de cavacos durante a usinagem.
  • Soluciona problemas de manuseio de cavacos.
xxxx
MÉTODO DE EXTRAÇÃO DOS CAVACOS
Tipo QMC - Extração Automática
  1. Os cavacos são expelidos na direção do transportador de cavacos devido à força centrífuga criada pela fresa.
  2. É possível instalação em centros de usinagem com ATC
    (trocador automático de ferramentas).
  3. Menor investimento inicial por não necessitar de coletor de pó nem de ar comprimido.
  4. O transporte de cavacos é limitado a curtas distâncias.
  5. São necessários rolamentos especiais para usinagem em altas velocidades.
Tipo QMC - Extração Automática

Tipo QWA - Double Air
  1. Extração dos cavacos utilizando ar comprimido (da fábrica).
  2. Usinagem com refrigeração também é possível, devido à presença de ar comprimido no sistema.
  3. Apresenta a mesma sucção do coletor de pó, permitindo baixos custos do equipamento de sucção.
  4. Não recomendado para usinagem com refrigeração.
Tipo QWA - Double Air

Tipo QSV - Bomba de Vácuo
  1. Utiliza uma bomba de vácuo para sucção dos cavacos.
  2. Alta eficiência na sucção dos cavacos.
  3. Requer equipamento especial, como um coletor de névoa de óleo para a usinagem com refrigeração.
Tipo QSV - Bomba de Vácuo
