AFIANDO A ARESTA DE CORTE DA FERRAMENTA PARA TORNEAMENTO INTERNO MICRO-MINI

  • A ferramenta para torneamento interno MICRO-MINI pode ser aplicada para mandrilar ou usinar canal sem qualquer modificação. Pode ser reafiada como mostrado abaixo.
  • Para aresta aguda e reafiação, utilize um rebolo diamantado com #250─#400 aproximadamente.

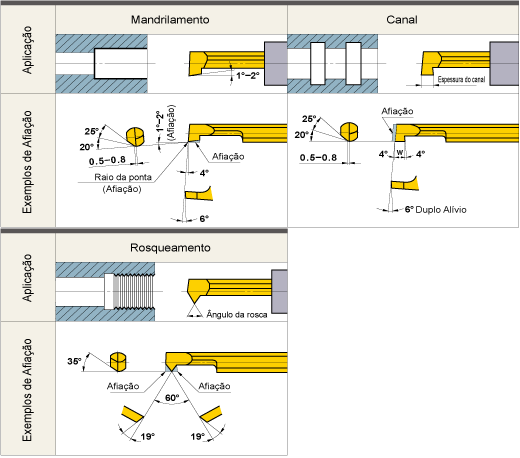

    Afie de acordo com aplicação utilizando a figura abaixo como referência.

PRECAUÇÕES QUANDO UTILIZAR A MICRO-MINI TWIN

Quando utilizar um suporte para uso geral / torno automático:
  1. Para evitar o lascamento da 2ª aresta de corte, cuidado ao introduzir a ferramenta para torneamento interno no furo. Veja a fig. 1. Se a 2ª aresta encostar na face interna do suporte, existe a possibilidade de ocorrer o lascamento.
Fig.1

  1. Quando utilizar este tipo de suporte, existe a possibilidade de danificar a haste e a 2ª aresta. Tenha certeza de que os parafusos de fixação estão apertados com o torque correto.
    Adicionalmente, tenha certeza de que não há parafuso próximo à 2ª aresta de corte, o que pode causar a quebra da ferramenta para torneamento interno.
Fig.2

Quando utilizar suporte Mitsubishi
Quando utilizar suporte com grande balanço, remova o 3° parafuso antes de usinar. (RBH1620N, RBH19020N, RBH2020N e RBH2520N não possuem o 3° parafuso.) O valor do torque para fixação do parafuso é 2.0 N•m.
Quando utilizar um suporte para uso geral / torno automático:
  1. Quando instalar uma ferramenta para torneamento interno dentro do suporte, aperte o parafuso de fixação depois de garantir que as faces planas da ferramenta para torneamento interno e do suporte estejam paralelas. Veja a fig. 3.
  2. Tenha certeza de que os parafusos de fixação estão apertados com valores recomendados.
  3. Não aperte os parafusos de fixação sem que a barra esteja no lugar, pois o grampo de fixação do suporte pode ser danificado.
Fig.3
