PCD (DIAMANTE SINTERIZADO)

Indicado para materiais como ligas de alumínio, metais não-ferrosos e fibras plásticas reforçadas.
Indicado para acabamento em altíssimas velocidades de corte.

SELEÇÃO STANDARD

TORNEAMENTO

Material	Classes Recomendadas			Condições de Corte Recomendadas
Material	MD205	MD220	MD230	Velocidade de Corte (m/min)	Avanço (mm/rev)	Profundidade de Corte (mm)
Alumínio		◎		1000(200－1500)	－0.2	－1.0
Liga de Alumínio (Si≤16%)		◎		800(200－1200)	－0.2	－1.0
Liga de Alumínio (Si≥16%)	◎	○		600(200－1000)	－0.2	－1.0
Ligas de Cobre		◎		700(200－1200)	－0.2	－1.0
Plástico Reforçado		◎		600(100－1000)	－0.4	－1.0
Fibra de Vidro Reforçado		◎		500(100－800)	－0.25	－1.0
Carbono	○	◎		400(100－600)	－0.3	－1.0
Cerâmicas		○		50(30－80)	－0.1	－1.0
Borracha Endurecida		◎		600(300－800)	－0.15	－1.0
Placas de Madeira Inorgânica		◎		1300(300－4000)	－0.4	－
Metal Duro Sem Cobertura	◎	○		15(5－20)	－0.2	－0.5

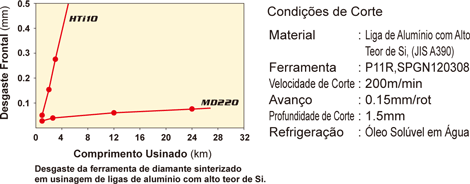

DESEMPENHO DE CORTE

Desgaste da ferramenta de diamante sinterizado em usinagem de ligas de alumínio com alto teor de Si.

APLICAÇÃO

Classe
MD205	MD220
Utilize quando houver resistência insuficiente ao desgaste com a MD220.	Aplicável em usinagens de acabamento em geral de metais não-ferrosos e não-metálicos.
MD230
Utilize quando uma quebra ocorrer com a MD220 e necessitar um acabamento superficial de alta qualidade.

LINHA DE INSERTOS NEW PETIT CUT

CARACTERÍSTICAS

Econômico
O pequeno inserto de PCD proporciona maior vida útil e elimina a necessidade de reafiação, tornando o gerenciamento de ferramentas mais fácil e econômico.
Com Quebra-cavacos
O quebra-cavaco formado diretamente na porção de PCD permite maior controle de cavacos.
Insertos disponíveis com raio de canto R0.05mm, adequado para usinagem de raios pequenos.

PERFORMANCE DE CORTE

Cavacos formados pelo inserto com quebra-cavacos

Cavacos formados pelo inserto sem quebra-cavacos
