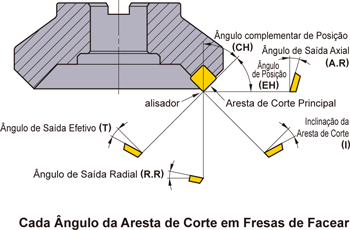

| Tipo de Ângulo |
Símbolo |
Função |
Efeito |
| Ângulo de Saída Axial |
A.R |
Determinar evacuação de cavacos. |
- Positivo :
- Excelente usinabilidade.
|
| Ângulo de Saída Radial |
R.R |
Determinar esforço de corte. |
- Negativo :
- Excelente Expulsão de cavacos.
|
| Ângulo de Chanfros |
CH |
Determinar espessura do cavaco. |
- Grande :
- Cavacos finos e pequeno impacto de usinagem, grande força de reação.
|
| Ângulo de Saída Efetivo |
T |
Determinar esforço de corte efetivo. |
- Positivo
(grande) :
- Excelente usinabilidade.
Minimiza aresta postiça.
- Negativo
(grande) :
- Usinabilidade ruim.
Aresta de corte reforçada.
|
| Inclinação da Aresta de Cortedrtr |
I |
Determinar direção da Expulsão de cavacos. |
- Positivo
(grande) :
- Excelente Expulsão de cavacos.
Baixa resistência de aresta.
|
