Frezy palcowe monolityczne

iMX_C4FV
(Głowica z promieniem naroża o wysokiej wydajności obróbki, 4 ostrza, zmienny kąt pochylenia rowka wiórowego)

IMX10C4FV100R20010

Informacje o produkcie

  • Frez palcowy z promieniem naroża zapewnia wysoką wydajność obróbki
  • Zmienny kąt pochylenia rowka wiórowego ogranicza drgania i umożliwia stabilną obróbkę.

The actual product may differ from the displayed image.

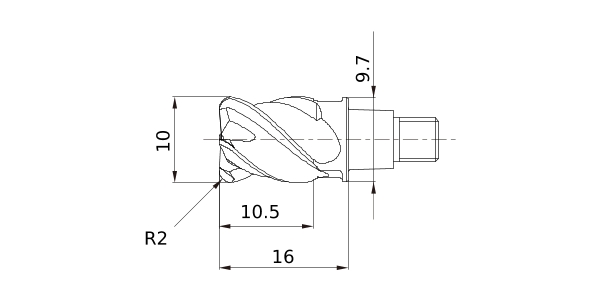

For details, please check the dimensions below.

Typ   [Rozstrzelony ]

Typ   [Rozstrzelony ]

Średnica (Unit)
Nazwa klasy (gatunku) Węglik
Klasa (Gatunek) EP6120
Dostępność
Jednostka długości M
DC 10
DCON 9.7
LH 16
APMX 10.5
FHA 43°,45°
RE 2
Peripheral effective cutting edge count: ZEFP 4
Tolerancja promienia R - -0.01
Tolerancja promienia R + 0.01
Tolerancja maks. średnicy krawędzi skrawającej 0
Tolerancja min. średnicy krawędzi skrawającej -0.02
2D Model (DXF)
Nazwa modelu CAD Pobierz
IMX10C4FV100R20010
CAD

3D Lekki Model (STP,STL)
Nazwa modelu CAD Pobierz
IMX10C4FV100R20010
CAD CAD

Dostępność

:Standard magazynowy.
:Niestandardowy, produkowany na specjalne zamówienie.
:Standard magazynowy. Zostanie zastąpiony przez nowe wyroby.
:Na specjalne zamówienie z magazynu w Japonii.
