内径加工 >C_SDUC_C_C >C23-16SDUCR07-180-C

内径加工

C_SDUC_C_C
(小物部品加工用ボーリングバー)

C23-16SDUCR07-180-C

製品情報

  • 内部給油式
  • スクリューオン式

※実際の製品と画像(代表例)は異なる場合がございます。
詳しくは下表寸法欄をご確認ください。

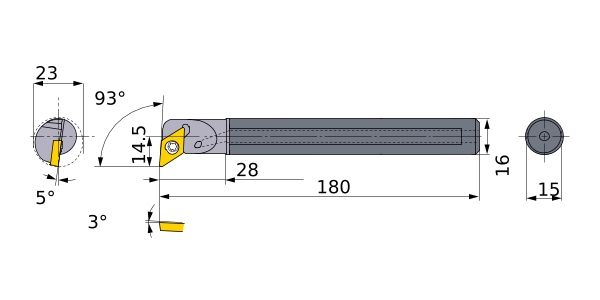

図   [拡大する ]

図   [拡大する ]

寸法 (単位)
勝手 R
在庫
長さ単位 M
DMIN 23
DCONMS 16
KAPR 93°
LF 180
LDRED 28
WF 14.5
H 15
GAMP
GAMF
外周有効切れ刃数:ZEFP 1
対応インサート DC__0702
2D モデル(DXF)
CADデータ名 ダウンロード
C23-16SDUCR07-180-C
CAD

3D 詳細モデル(STP,STL)
CADデータ名 ダウンロード
C23-16SDUCR07-180-C
CAD

3D 簡単モデル(STP,STL)
CADデータ名 RE ダウンロード
C23-16SDUCR07-180-C_MR0_4
0.4 CAD

在庫

:標準在庫品
:受注生産品
:現在標準在庫品で将来新製品と置き換わる製品
:特定代理店在庫品
