外径加工 >SH >SH16H-FSDUCL07

外径加工

SH


SH16H-FSDUCL07

製品情報

  • 第2主軸(背面主軸)での端面、倣い加工が可能
  • シャンク径内にヘッド部が収まっている為、簡単な取付けが可能

※実際の製品と画像(代表例)は異なる場合がございます。
詳しくは下表寸法欄をご確認ください。

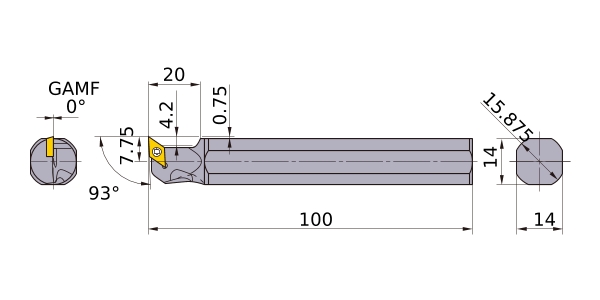

図   [拡大する ]

図   [拡大する ]

寸法 (単位)
勝手 L
在庫
長さ単位 M
DCON 15.875
KAPR 93°
LF 100
LH 20
CDX 4.2
WF 7.75
H 14
WF2 0.75
外周有効切れ刃数:ZEFP 1
対応インサート DC__0702
2D モデル(DXF)
CADデータ名 ダウンロード
SH16H-FSDUCL07
CAD

3D 詳細モデル(STP,STL)
CADデータ名 ダウンロード
SH16H-FSDUCL07
CAD

3D 簡単モデル(STP,STL)
CADデータ名 RE ダウンロード
SH16H-FSDUCL07_MR0_2
0.2 CAD

在庫

:標準在庫品
:受注生産品
:現在標準在庫品で将来新製品と置き換わる製品
:特定代理店在庫品
