みぞ入れその他

CTAH
（スモールツール）

CTAHL1010-120

製品情報

  • 勝手付刃形によりワーク中心の切り残しが極小
  • くし刃型刃物台に搭載可能なバイト形状

※実際の製品と画像（代表例）は異なる場合がございます。
詳しくは下表寸法欄をご確認ください。

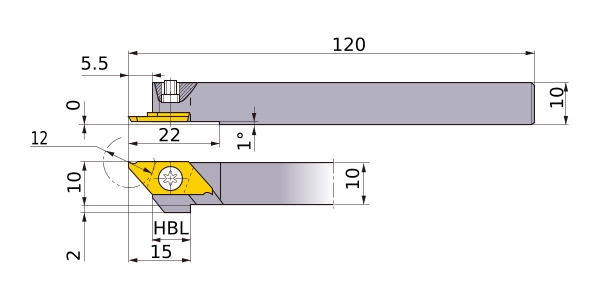

図   [拡大する ]

図   [拡大する ]

寸法 (単位)
Metric Inch
mm in
microns * microinches *
N lbf
deg deg
MPa psi
N/m lbf/in
Nm lbf-in
kg lbs
rpm rpm

* Only ADJAR,ADJRR
勝手 L
在庫
長さ単位 M
CUTDIA 12
B 10
LF 120
LH 15
CDX 5.5
H 10
HF 10
HBH 2
S10 22
外周有効切れ刃数:ZEFP 1
2D モデル（DXF）
CADデータ名 ダウンロード
CTAHL1010-120
CAD
免責事項
選択されたデータやファイルなどをダウンロードする前に以下を必ずお読みいただき、お客様ご自身の判断および責任において次のステップへお進み下さるようお願い申し上げます。

三菱マテリアル株式会社は適用される法律の許す限り、法律上の瑕疵担保責任、商品性の保証、特定目的への適合性の保証、権利の不侵害の保証を含むいかなる明示もしくは黙示の保証責任も一切負いません。従いまして、上記ダウンロードにて選択されたデータやファイルなどによるお客様のデータ損失、コンピュータやシステムへの損傷が生じた場合、弊社はいかなる損害も一切責任を負いません。
また、データやファイルなどの内容は予告無く変更または中止されることがあり、記載内容に誤りがないことを保証しません。

本免責事項に同意される場合は下記「同意する」をご選択下さい。
お客様のご理解とご協力に感謝申し上げます。

詳細表示

在庫

:標準在庫品
:受注生産品
:現在標準在庫品で将来新製品と置き換わる製品
:特定代理店在庫品

  • 推奨切削条件

  • 旋削用インサート

  • 部品
