| Diameter (Unit) | |
|---|---|
| Sales unit | 1 |
| Hand | R |
| Stock |
|
| Unit of Length | I |

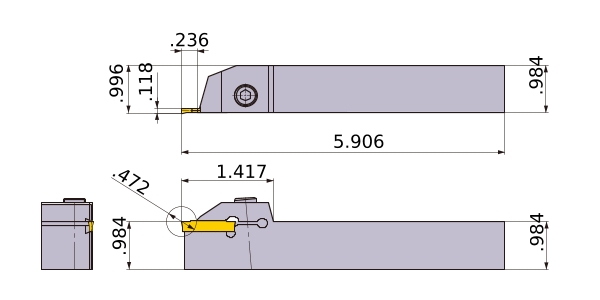

| CUTDIA | .472 |
| B | .984 |
| LF | 5.906 |
| LH | 1.417 |
| CDX | .236 |
| WF | .996 |
| H | .984 |
| HF | .984 |
| CW | .118 |
| 2D Model (DXF) | |
|---|---|
| CAD data name | Download |
|
GYQR2525M00-F06
|
|
| 3D Detail Model (STP,STL) | |
|---|---|
| CAD data name | Download |
|
GYQR2525M00-F06
|
|
| 3D Light Model (STP,STL) | ||
|---|---|---|
| CAD data name | RE | Download |
|
GYQR2525M00-F06_CW3_00_N_MR0_2
|
0.2 |
|
|
GYQR2525M00-F06_CW3_00_N_MR1_5
|
1.5 |
|
|
GYQR2525M00-F06_CW3_18_N_MR0_2
|
0.2 |
|
|
GYQR2525M00-F06_CW3_18_N_MR1_5
|
1.5 |
|
Stock
:Inventory maintained.
:Non stock, produced to order only.
:Inventory maintained. To be replaced by new products.
:Inventory maintained in Japan.
