BRA / BRL
RESISTÊNCIA DE CORTE
Material : SCM440(200HB) Velocidade de Corte : 60m/min
Potência Consumida
Torque
Esforço
Razão do Baixo Esforço

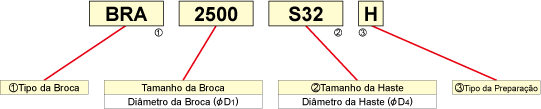

IDENTIFICAÇÃO PARA BRA E BRL
1.Tipo da Broca
| Tipo | Descrição | |||||
|---|---|---|---|---|---|---|
| Ângulo da Ponta |
Prof. do Furo | Ângulo de Hélice |
Ângulo de Alívio |
Conicidade | Diâm. do Corpo |
|
| BRA | 150° | l/d=3－4 | 20° | 10° | 0.3mm/100mm | øD1-0.2mm |
| BRL | 150° | l/d=3－4 | 10°+ Straight |
10° | 1.0mm/100mm | øD1-1.0mm |
| Tipo | Aplicações | Nomes dos Produtos |
|---|---|---|
| BRA | Para Uso Geral (Aços Carbono / Liga / Inoxidável) |
BRA○○○○S○○ |
| BRL | Para Torneamento | BRL○○○○S○○L |
2.Tamanho da Haste
| Tipo | Diâmetro da Haste | Diâmetro da Broca |
|---|---|---|
| S16 | ø16 (h6) | ø8.0≤D1≤ø14.5 |
| S20 | ø20 (h6) | ø14.5<D1≤ø18.5 |
| S25 | ø25 (h6) | ø18.5<D1≤ø23.5 |
| S32 | ø32 (h6) | ø23.5<D1≤ø30.5 |
| S40 | ø40 (h6) | ø30.5<D1≤ø40.0 |
3.Tipo da Preparação
| Tipo | Largura da Preparação (mm) |
Material | |
|---|---|---|---|
| BRA | BRL | ||
| -(Standard) | 0.15－0.2 | Aço CarboLargura da Preparação (mm)no, Aço Liga, Aço Médio |
Aço Carbono (≥200HB), Aço Liga, Aço Inoxidável |
| S | 0.2－0.25 | — | Aço Carbono (<200HB) |
| M | 0.25－0.3 | — | Aço Tensionado, Aço Laminado para Estruturas Soldadas |
| L | 0.3－0.4 | — | Aço Médio |
| H | 0.05－0.1 | Aço Inoxidável, Ligas resistentes ao Calor, Ligas de Titânio | — |
| G | 0.025－0.08 | Ferro Fundido, Ligas de Alumínio, Metais Não-Ferrosos | Ferro Fundido |
