METAL DURO COM COBERTURA(CVD&PVD)
CVD
- Estrutura especial com fibra tenaz melhora as resistências ao desgaste e à quebra.
- Cobre uma ampla variedade de aplicações e reduz o número de ferramentas necessárias.
PVD
- A cobertura PVD prolonga a vida da ferramenta nas mesmas condições de corte do metal duro sem cobertura.
- É possível a cobertura de ferramentas com arestas agudas sem a diminuição da dureza ou alterações da qualidade do substrato.

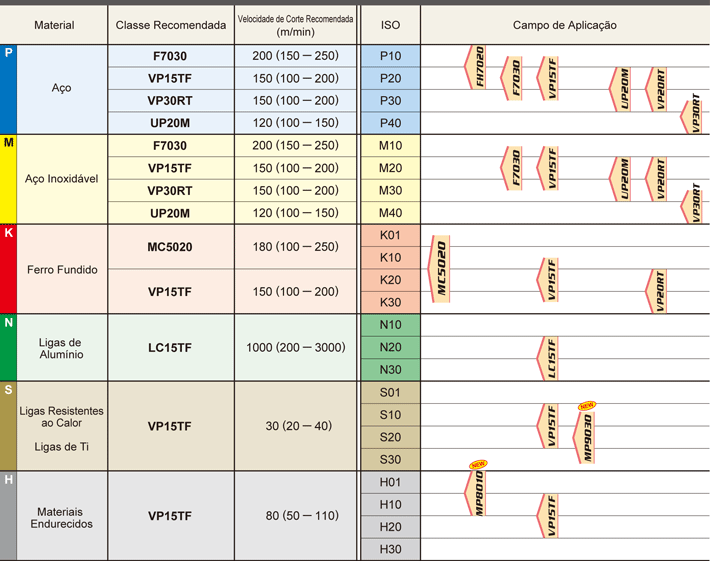

SELEÇÃO STANDARD
FRESAMENTO
CARACTERÍSTICAS DAS CLASSES
| Classe | Substrato | Camada com Cobertura | ||
|---|---|---|---|---|
| Dureza(HRA) | T.R.S(GPa) | Composição | Espessura | |
| MC5020 | 91.0 | 2.2 | TiCN-Al2O3-Ti Composto | Espessa |
| FH7020 | 88.8 | 2.8 | TiCN-Al2O3-Ti Composto | Espessa |
| F7030 | 88.8 |
2.8 | TiCN-Al2O3-TiN | Fina |
| MP8010 | 93.5 | 2.3 | (Al, Ti, Si)N | Fina |
| MP9030 | 90.5 | 2.5 | (Al, Ti,)N-Ti Composto | Fina |
| VP15TF | 91.5 |
2.5 | (Al,Ti)N | Fina |
| VP20RT | 90.5 | 2.5 | (Al,Ti)N | Fina |
| VP30RT | 88.8 | 2.8 | (Al,Ti)N | Fina |
| UP20M | 90.5 | 2.0 | TiN | Fina |
※1GPa=102kg/mm2
CARACTERÍSTICAS DA COBERTURA VP (MIRACLE)
Comparada à tecnologia de cobertura convencional, a cobertura VP (MIRACLE) se caracteriza pela cobertura (Al, Ti)N com aumento da resistência ao calor e força de adesão.
EXEMPLOS DE APLICAÇÃO
| Ferramenta | ASX445R16007F | AHX640WR16016F | |
|---|---|---|---|
| Inserto (Classe) | SEMT13T3AGSN-JM (VP15TF) | NNMU200608ZEN-MK (MC5020) | |
| Peça |  |
 |
|
| Componente | Componentes de máquinas | Bloco do motor | |
| Condições de Corte |
Velocidade de Corte (m/min) |
210 | 155 |
| Avanço por Dente (mm/rot) |
0.27 | 0.32 | |
| Prof. de Corte (mm) |
3 | 3 - 5 | |
| Refrigeração | Usinagem sem refrigeração | Usinagem sem refrigeração | |
| Resultado |  |
A MC5020 atingiu vida 3 vezes maior que a classe concorrente, sem sofrer microlascamento. | |
| Ferramenta | BXD4000-063A05RA | |
|---|---|---|
| Inserto (Classe) | XDGT1550PDFR-G04 (LC15TF) | |
| Peça |  |
|
| Condições de Corte |
Rotação (min-1) | 5600 |
| Velocidade de Corte (m/min) | 1108 | |
| Prof. de Corte (mm) | 4 | |
| Largura de Corte (mm) | 1.5 | |
| Avanço por Dente (mm/dente) | 0.34 | |
| Taxa de Remoção (cm3/min) | 57 | |
| Resultado | A LC15TF produziu melhor acabamento superficial em comparação às classes sem cobertura da concorrência. | |
| Ferramenta | AQX204SA20L (VP30RT) | |
|---|---|---|
| Peça |  |
|
| Componente | Componentes de máquinas | |
| Condições de Corte |
Velocidade de Corte (m/min) |
80 |
| Avanço (mm/rot) |
0.1 | |
| Resultado | A vida útil da ferramenta dobrou. | |
