MNS / MNS_DB (WSTAR钻头)

高级使用方法

钻头装夹	确定装夹钻头长度的方法	安装注意事项	安装时的振摆
供液方法	切削液的管理	薄板钻削	断续钻削
阶梯孔钻削	将钻通时出现毛刺、塌陷

小径MWS长钻头(L/D＝10以上)的高级使用方法

加工部位为平面的加工

加工盲孔时

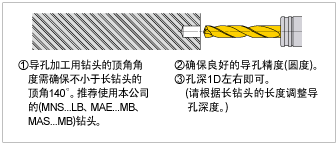

1.导孔加工

1. 导孔加工

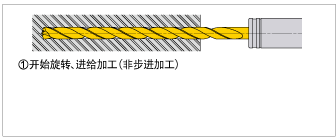

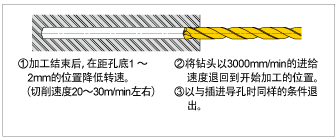

3. 深孔加工（加工开始、结束）

3. 深孔加工加工开始、结束）

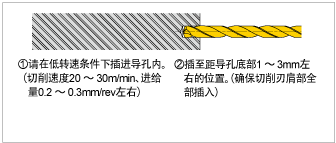

2. 深孔加工（插进导孔内）

2. 深孔加工插进导孔内）

4. 深孔加工（退回）

4. 深孔加工退回）

包含断续的加工情况

加工部位为倾斜面或异形时。钻通部位为倾斜面或异形时。

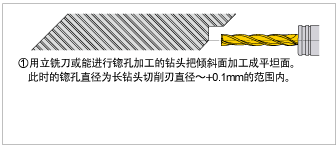

1. 锪孔加工

1. 锪孔加工

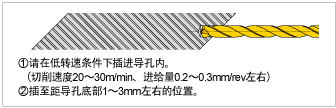

3. 深孔加工（插进导孔内）

3. 深孔加工插进导孔内）

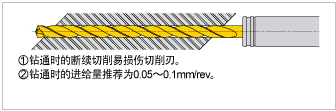

5. 深孔加工（钻通时的断续切削）

5. 深孔加工钻通时的断续切削）

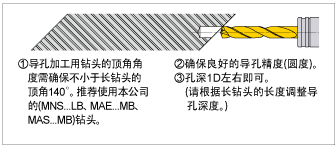

2. 导孔加工

2. 导孔加工

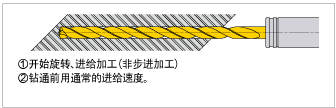

4. 深孔加工（加工开始、钻通前）

4. 深孔加工加工开始、钻通前）

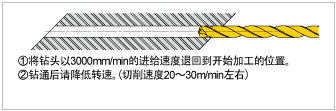

6. 深孔加工（退回）

6. 深孔加工退回）
