BRA / BRL (新尖点钻头)
切削力
- 工件材料:
- SCM440 (HB200)
- 切削速度:
- 60m/min
实际切削功率

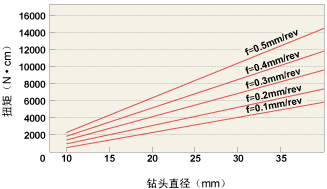

扭矩
轴向力
轴向力小的原因
新尖点钻头型号
①用途总称代号
| 代号 | 规格内容 | 主要用途 | 代号举例 | |||||
|---|---|---|---|---|---|---|---|---|
| 顶角 | 适用孔深 | 螺旋角 | 后角 | 倒锥 | 刀体直径 | |||
| BRA | 150° | l/d=3 – 4 | 20° | 10° | 0.3mm/100mm | øD1 – 0.2mm | 通用 (碳钢、合金钢、不锈钢) | BRA S |
| BRL | 150° | l/d=3 – 4 | 10°+ 直 柄 型 |
10° | 1.0mm/100mm | øD1 – 1.0mm | 车床用 (工件旋转) | BRLSL |
②刀柄部分代号
| 代号 | 柄径 | 钻头直径 |
|---|---|---|
| S16 | ø16(h6) | ø8.0≦D1≦ø14.5 |
| S20 | ø20(h6) | ø14.5＜D1≦ø18.5 |
| S25 | ø25(h6) | ø18.5＜D1≦ø23.5 |
| S32 | ø32(h6) | ø23.5＜D1≦ø30.5 |
| S40 | ø40(h6) | ø30.5＜D1≦ø40.0 |
③刃口修磨代号
| 代号 | 刀刃修磨宽度 (mm) |
相应工件材料 | |
|---|---|---|---|
| BRA | BRL | ||
| 无印(标准品) | 0.15 – 0.2 | 碳钢、合金钢、软钢 (钢号为SS) | 碳钢 (≧HB200)、合金钢、不锈钢 |
| S | 0.2 – 0.25 | – | 碳钢 (不足HB200) |
| M | 0.25 – 0.3 | – | 高强度碳钢 (HT材)、焊接结构用钢 (钢号为SM) |
| L | 0.3 – 0.4 | – | 软钢 (钢号为SS) |
| H | 0.05 – 0.1 | 不锈钢、耐热合金、钛合金 | – |
| G | 0.025 – 0.08 | 铸铁、铝合金、非铁材料 | 铸铁 |
