ABS系统的特点
- 刚性高，连结力强。
夹紧螺钉、锥形螺钉与滑动销的锥形楔块作用，使刀头与 转接器紧固连接。 - 切削扭矩作为扭力施加在主轴上，可使连结部的轴向 紧固力提高50%–80%。
- 保证高精度。
连结部的反复定位精度可保持在2 – 3µm。 - 可应用于小直径 (ø20) 到大直径 (ø200) 的广泛领域。
- 在标准机床上即可使用内部冷却。
- 采用加长杆，可轻松调整刀头长度。
- 采用异径转接器，可简单地进行不同直径刀头的安装。

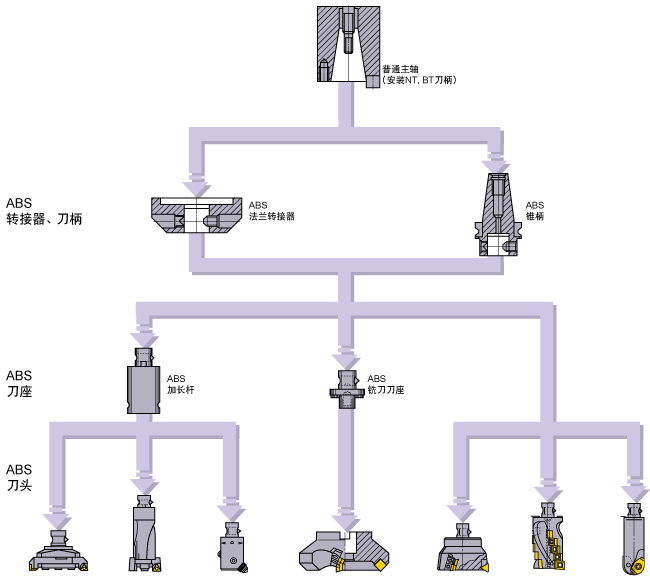

ABS系统的构成
- 注
- 本图也包含德国KOMET公司的标准品。
The above chart also indicates the
standard.
ABS系统的结构

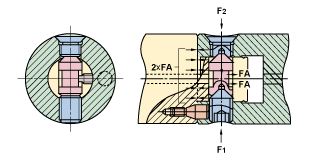

用F1的力拧夹紧螺钉，滑动销沿径向移动，与固定的锥形螺钉相碰撞，产生反作用力F2。夹紧螺钉、锥形螺钉与滑动销的中心是偏心的，夹紧螺钉与滑动销相当于在锥形楔块的右侧接触，滑动销与锥形螺钉相当于在锥形楔块的左侧接触，接触的位置不在一条直线上。因此，对这个力进行矢量分析，如上图所示，轴向力作用于同一方向，连结力FA增至2倍。另外，切削时产生的切削力作为扭应力传导出来，使在夹紧螺钉、锥形螺钉上产生的力F1、F2增大，从而进一步增大连结力FA。
- *
- 本结构是德国KOMET公司的特许产品
(日本特许号NO.1328669)
This system is licensed from of Germany.
(JP Patent NO.1328669)
