MMT系列刀垫的选择方法
后角与导程角
螺纹的导程角(α)由直径与螺距的关系决定。加工螺纹时,需要选择刀垫或刀柄使导程角以及两侧面后 角(β1、β2)相等。
使用MMT车刀加工标准螺纹时不需更换刀垫或刀柄。但是加工小直径或大螺距螺纹时,请参照下表、图根据导程角更换刀垫或刀柄。加工左螺纹时换负倾角(–)的刀垫。
导程角对照表
|
导程角 |
右螺纹(mm) |
螺距
(mm) |
无法加工 |
4.5° |
3.5° |
2.5° |
1.5° |
0.5° |
0.5 |
≦ø1.9 |
ø1.9 – ø2.2 |
ø2.2 – ø2.8 |
ø2.8 – ø4.3 |
ø4.3 – ø11.4 |
≧ø11.4 |
0.75 |
≦ø2.9 |
ø2.9 – ø3.2 |
ø3.2 – ø4.3 |
ø4.3 – ø6.5 |
ø6.5 – ø17.1 |
≧ø17.1 |
1 |
≦ø3.8 |
ø3.8 – ø4.3 |
ø4.3 – ø5.7 |
ø5.7 – ø8.7 |
ø8.7 – ø22.8 |
≧ø22.8 |
1.25 |
≦ø4.8 |
ø4.8 – ø5.4 |
ø5.4 – ø7.1 |
ø7.1 – ø10.9 |
ø10.9 – ø28.5 |
≧ø28.5 |
1.5 |
≦ø5.7 |
ø5.7 – ø6.5 |
ø6.5 – ø8.5 |
ø8.5 – ø13.0 |
ø13.0 – ø34.2 |
≧ø34.2 |
1.75 |
≦ø6.7 |
ø6.7 – ø7.6 |
ø7.6 – ø9.9 |
ø9.9 – ø15.2 |
ø15.2 – ø39.9 |
≧ø39.9 |
2 |
≦ø7.6 |
ø7.6 – ø8.6 |
ø8.6 – ø11.4 |
ø11.4 – ø17.4 |
ø17.4 – ø45.6 |
≧ø45.6 |
2.5 |
≦ø9.5 |
ø9.5 – ø10.8 |
ø10.8 – ø14.2 |
ø14.2 – ø21.7 |
ø21.7 – ø57.0 |
≧ø57.0 |
3 |
≦ø11.4 |
ø11.4 – ø13.0 |
ø13.0 – ø17.0 |
ø17.0 – ø26.0 |
ø26.0 – ø68.4 |
≧ø68.4 |
3.5 |
≦ø13.3 |
ø13.3 – ø15.1 |
ø15.1 – ø19.9 |
ø19.9 – ø30.4 |
ø30.4 – ø79.8 |
≧ø79.8 |
4 |
≦ø15.2 |
ø15.2 – ø17.3 |
ø17.3 – ø22.7 |
ø22.7 – ø34.7 |
ø34.7 – ø91.2 |
≧ø91.2 |
4.5 |
≦ø17.1 |
ø17.1 – ø19.4 |
ø19.4 – ø25.6 |
ø25.6 – ø39.1 |
ø39.1 – ø102.6 |
≧ø102.6 |
5 |
≦ø19.0 |
ø19.0 – ø21.6 |
ø21.6 – ø28.4 |
ø28.4 – ø43.4 |
ø43.4 – ø114.0 |
≧ø114.0 |
|
导程角 |
右螺纹(mm) |
螺距
(mm) |
无法加工 |
– 1.5° |
– 0.5° |
0.5 |
≦ø4.3 |
ø4.3 – ø11.4 |
≧ø11.4 |
0.75 |
≦ø6.5 |
ø6.5 – ø17.1 |
≧ø17.1 |
1 |
≦ø8.7 |
ø8.7 – ø22.8 |
≧ø22.8 |
1.25 |
≦ø10.9 |
ø10.9 – ø28.5 |
≧ø28.5 |
1.5 |
≦ø13.0 |
ø13.0 – ø34.2 |
≧ø34.2 |
1.75 |
≦ø15.2 |
ø15.2 – ø39.9 |
≧ø39.9 |
2 |
≦ø17.4 |
ø17.4 – ø45.6 |
≧ø45.6 |
2.5 |
≦ø21.7 |
ø21.7 – ø57.0 |
≧ø57.0 |
3 |
≦ø26.0 |
ø26.0 – ø68.4 |
≧ø68.4 |
3.5 |
≦ø30.4 |
ø30.4 – ø79.8 |
≧ø79.8 |
4 |
≦ø34.7 |
ø34.7 – ø91.2 |
≧ø91.2 |
4.5 |
≦ø39.1 |
ø39.1 – ø102.6 |
≧ø102.6 |
5 |
≦ø43.4 |
ø43.4 – ø114.0 |
≧ø114.0 |
注 • 左螺纹加工为提拉加工。
导程角对应图

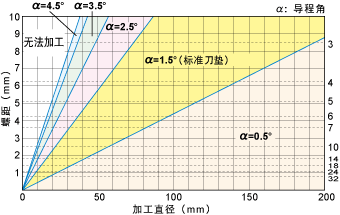

右螺纹加工 |

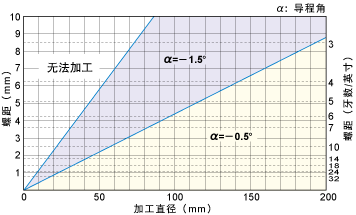

左螺纹加工 |
|
|
- 注
- 螺纹的导程角≦刀具的后角时,刀片侧面会产生干涉,请必须更换刀垫。
(关于螺纹导程角与刀具后角的计算方法,请参考右下方。)

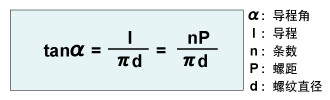

螺纹导程角的计算方法
安装在刀柄上时的刀片后角
加工螺纹导程角为2.2°时
- 60°螺纹
(导程角2.2°)–(2.5° – 0.5°)=–0.3° – 1.7°的刀垫倾角适合。使用标准刀垫(刀垫倾 角0°)也能切削,但推荐按照刀垫规格表(A390、A391)更换为倾角1°的刀垫。
- 30°螺纹
(导程角2.2°)–(2°– 1°)=0.2°– 1.2°的刀垫倾角适合。 请按照刀垫规格表(A390、A391)更换为倾角1°的刀垫。
安装在刀柄上时的刀片后角
螺纹牙的角度 |
内孔后角 |
外圆后角 |
60° |
8.5° |
6° |
55° |
7° |
7° |
30° |
4° |
2.5° |
29° |
4° |
2.5° |
梯形螺纹、圆形螺纹等的螺纹牙角度减小, 刀片的后角(β2与β1)也减小。
选择刀垫时需要注意。
