螺纹加工(平列式刀架用)

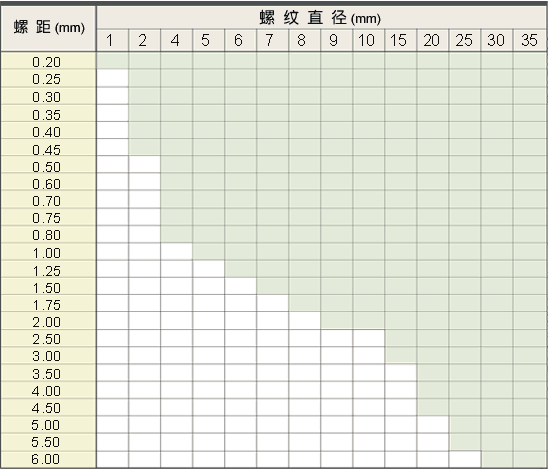

1.	2.	3.	4.	5.	5.

1.刀柄用途符号 符号 用途 TT 螺纹加工用	2.类型 型号 类型 A A型	4.左右手刀型号 型号 方向 R 右 L 左 N 左,右	5.柄部截面符号 符号 长度(mm) 08 8 10 10 12 12 16 16
	3.刀柄符号 H

1.	2.	3.	4.	5.	6.	7.	8.		9.
								－

1.刀片用途符号 符号 用途 TT 螺纹加工用	2.类型 型号 类型 A A型	3.刀片符号 T
4.螺纹牙型角符号 符号 角度(mm) 55 55° 60 60°	5.螺距符号 符号 最大螺距(mm) 075 0.75 125 1.25 150 1.5 158 1.6	6.刀尖角符号 符号 刀尖角半径(mm) F5 0.05平面 V5 0.05 01 0.1
7.刀柄左右手符号 符号 方向 R 右 L 左 N 左,右	8.刀片左右手符号 符号 方向 R 右 L 左 N 左,右	9.断屑槽符号 符号 断屑槽 B 有
