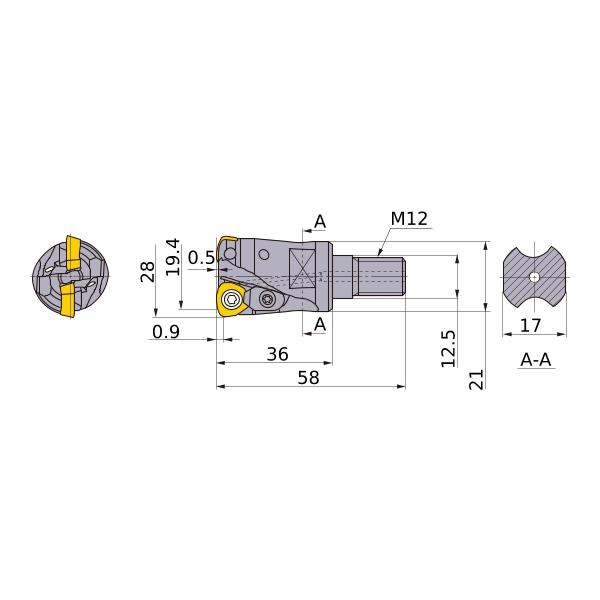

Schaftfräser >AJX >AJX08R283AM12
AJX
(MULTIFUNKTIONALES FRÄSEN)
The actual product may differ from the displayed image.
For details, please check the dimensions below.
Art [Ausbreiten ]
Art [Ausbreiten ]
Durchmesser (Unit) | |
---|---|
Hand | R |
Lager | |
Längeneinheit | M |
AZ | 0.5 |
DC | 19.4 |
DCX | 28 |
DCON | 12.5 |
DCSFMS | 21 |
RMPX | 1.7 |
LF | 36 |
OAL | 58 |
S10 | 17 |
APMX | 0.9 |
GAMP | +4° |
GAMF | -5° |
WT | 0.1 |
CRKS | M12 |
Cutting item count: CICT | 3 |
Peripheral effective cutting edge count: ZEFP | 3 |
Lager
:Lagerstandard
:Kein Standard, Herstellung nur auf Anfrage.
:Lagerstandard Wird durch neue Produkte ersetzt.
:Lagerstandard in Japan.
Empfohlene Schnittmethode
WSP für rotierende Werkzeuge
Ersatzteile
