みぞ入れその他

FSL52
(F形ボーリングバー)

  • スクリューオン式
  • 多彩な用途に使用可能
  • 最大みぞ入れ深さ3mm
  • 最小加工径φ10mm

※実際の製品と画像(代表例)は異なる場合がございます。
詳しくは下表寸法欄をご確認ください。

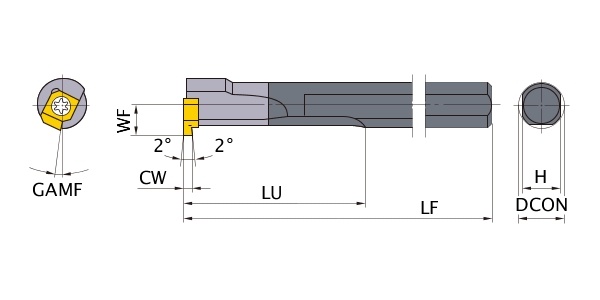

図1 [拡大する]

図2 [拡大する]

  1
呼び記号 CAD 給油形態 勝手 材種分類名 材種名 在庫
FSL5208R 図1 CAD R
FSL5210R 図1 CAD R
FSL5212R 図2 CAD R
FSL5214R 図2 CAD R
FSL5216R 図2 CAD R
ap CDX APMX HTB DCN CDI DCINX BDX CWX LBX D1 IC CUTDIA DAXX DMIN DC DC1 DC2 BD BD1 BD2 BD3 BD4 BD5 D2 DCX D4 DCON D5 DN DCSFMS D8 DAH DAH1 DAH2 DCCB CNT D9 B L1 L L24 FLGT LF CBDP OAL LPR L2 LH L19 LU L3 LBB L20 LDRED L15 LCF L7 LCCB L8 L9 HBKW LS H1 H H2 HBH HF W1 KWW F1 WF BS S1 WF2 S4 S Z2 PDY PDX RR GAMF GAMO LAMS ALF FHA KRINS STA WT R PRFRAD RE RE1 RE2 RE3 ld BHTA BHTA1 BHTA2 BHTA3 BHTA4 BHTA5 SIG SIG1 SIG2 LTA LBYD KWL 刃数:CICT 外周有効切れ刃数:ZEFP 正面有効切れ刃数:ZEFF 有効切れ刃数 ブレーカ 製品用途 本体 モジュラーブレード 対応インサート DBC DBC1 DBC2 DBC3 DCONWS DCONMS KAPR KAPR1 KAPR2 LB LB1 LB2 LB3 LB4 LB5 LE LE1 LE2 LE3 TX1 TX2 TX3
1 10 8 125 60 7 4.8 10 1
1 12 10 150 70 9 5.8 10 1
2 14 12 180 80 11 6.8 5 1
2 16 14 180 85 12 7.8 5 1
3 20 16 200 115 14 9.7 5 1
  1

在庫

:標準在庫品
:受注生産品
:現在標準在庫品で将来新製品と置き換わる製品
:特定代理店在庫品
