HSK-T工具 >DDJN_FACE >H63TH-DDJNL-L15-3

HSK-T工具

DDJN_FACE
(ダブルクランプタイプ)

H63TH-DDJNL-L15-3

製品情報

※実際の製品と画像(代表例)は異なる場合がございます。
詳しくは下表寸法欄をご確認ください。

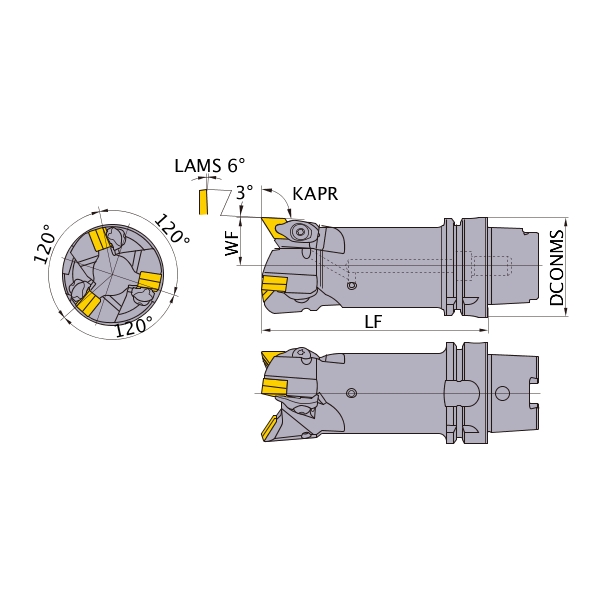

図   [拡大する ]

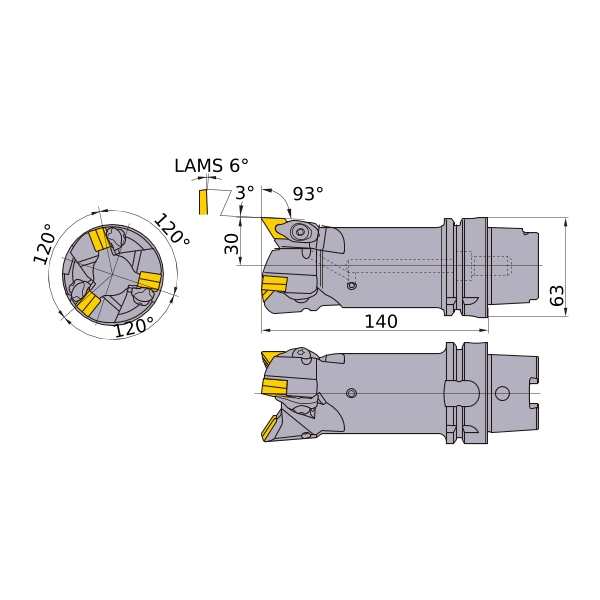

図   [拡大する ]

寸法 (単位)
勝手 L
在庫
長さ単位 M
DCONMS 63
KAPR 93°
LF 140
WF 30
WT 2.2
外周有効切れ刃:ZEFP 1
2D モデル(DXF)
CADデータ名 ダウンロード
H63TH-DDJNL-L15-3
CAD

3D 詳細モデル(STP,STL)
CADデータ名 ダウンロード
H63TH-DDJNL-L15-3
CAD

3D 簡単モデル(STP,STL)
CADデータ名 RE ダウンロード
H63TH-DDJNL-L15-3_MR0_8
0.8 CAD

在庫

:標準在庫品
:受注生産品
:現在標準在庫品で将来新製品と置き換わる製品
:特定代理店在庫品
