Fresas integrales

iMX_B4WH_S_INCH


IMX16B4WH0750MS EDP:10633458


Forma Serie Geometría Tipo de fresa Característica Estructura
iMX_B2S Fresa de punta esférica
  • Ideal para mecanizar con voladizos largos.
 Cabeza intercambiable
iMX_B3FV Fresa de punta esférica
  • Posibilidad de alcanzar un mecanizado de alta eficacia en procesos de grabado profundo (DC×5)
 Cabeza intercambiable
iMX_B4HV Fresa de punta esférica
  • El filo de corte curvado variable controla la vibración y ofrece un mecanizado estable de materiales difíciles de cortar y es adecuado para aplicaciones con voladizo de gran tamaño.
 Cabeza intercambiable
iMX_B4HV_E Fresa de punta esférica
  • Los agujeros de refrigeración para cada hélice permiten un suministro estable del refrigerante.
  • El filo de corte curvado variable controla la vibración y ofrece un mecanizado estable de materiales difíciles de cortar y es adecuado para aplicaciones con voladizo de gran tamaño.
 Cabeza intercambiable
iMX_B4S Fresa de punta esférica
  • Ideal para mecanizar con voladizos largos.
 Cabeza intercambiable
iMX_B4WH_S Fresa de punta esférica
  • Los agujeros de refrigeración para cada hélice permiten un suministro estable del refrigerante.
 Cabeza intercambiable
iMX_B6HV Fresa de punta esférica
  • El filo de corte curvado variable controla la vibración y ofrece un mecanizado estable de materiales difíciles de cortar y es adecuado para aplicaciones con voladizo de gran tamaño.
  • Las 6 hélices permiten un mecanizado de alto rendimiento.
 Cabeza intercambiable
iMX_C10HV Fresa con radio
  • El diseño multi-hélice permite un acabado de alto rendimiento.
  • La acción variable controla la vibración y ofrece un mecanizado estable.
 Cabeza intercambiable
iMX_C10T_C Fresa con radio
  • Apta para el mecanizado de superficies tridimensionales como, por ejemplo, las turbinas.
  • También es posible un corte de alto avance gracias a los múltiples filos de corte y al amplio hueco de desprendimiento.
 Cabeza intercambiable
iMX_C12HV Fresa con radio
  • El diseño multi-hélice permite un acabado de alto rendimiento.
  • La acción variable controla la vibración y ofrece un mecanizado estable.
 Cabeza intercambiable
iMX_C12T_C Fresa con radio
  • Apta para el mecanizado de superficies tridimensionales como, por ejemplo, las turbinas.
  • También es posible un corte de alto avance gracias a los múltiples filos de corte y al amplio hueco de desprendimiento.
 Cabeza intercambiable
iMX_C15T_C Fresa con radio
  • Apta para el mecanizado de superficies tridimensionales como, por ejemplo, las turbinas.
  • También es posible un corte de alto avance gracias a los múltiples filos de corte y al amplio hueco de desprendimiento.
 Cabeza intercambiable
iMX_C3A Fresa con radio
  • Permite mecanizado de alta eficiencia gracias a la cara inclinada pulida y al filo de corte puntiagudo.
 Cabeza intercambiable
iMX_C4FD_C Fresa con radio
  • La geometría tórica dúplex y de 4 hélices permite un mecanizado eficaz con velocidades de avance mayores.
  • El agujero de refrigeración en el centro de la cara final proporciona un suministro estable de refrigerante.
  • Las fresas tóricas dúplex no son adecuadas para el mecanizado tórico porque existe el riesgo de dejar zonas sin mecanizar.
 Cabeza intercambiable
iMX_C4FV Fresa con radio
  • Fresa tórica para mecanizado de alta eficiencia
  • La acción variable controla la vibración y ofrece un mecanizado estable.
 Cabeza intercambiable
iMX_C4HV Fresa con radio
  • El tipo tórico con control de vibración logra un mecanizado estable de materiales difíciles de cortar y resulta adecuado para aplicaciones con voladizos de gran tamaño debido a la hélice variable.
  • El tamaño de fijación del mango y del cabezal debería ser el mismo.
 Cabeza intercambiable
iMX_C4HV_S Fresa con radio
  • Los agujeros de refrigeración para cada hélice permiten un suministro estable del refrigerante.
  • El tipo tórico con control de vibración logra un mecanizado estable de materiales difíciles de cortar y resulta adecuado para aplicaciones con voladizos de gran tamaño debido a la hélice variable.
 Cabeza intercambiable
iMX_C6HV Fresa con radio
  • El diseño multi-hélice permite un acabado de alto rendimiento.
  • La acción variable controla la vibración y ofrece un mecanizado estable.
 Cabeza intercambiable
iMX_C6HV_C Fresa con radio
  • La variabilidad entre las hélices proporciona estabilidad debido a la reducción de las vibraciones.
  • Eficaz en el mecanizado de rincones de una cavidad, cuando la refrigeración externa no es suficiente.
Cabeza intercambiable
iMX_C8T_C Fresa con radio
  • Apta para el mecanizado de superficies tridimensionales como, por ejemplo, las turbinas.
  • También es posible un corte de alto avance gracias a los múltiples filos de corte y al amplio hueco de desprendimiento.
 Cabeza intercambiable
iMX_CH3L Fresa de punta cónica
  • Cabeza apta para chaflanado.
  • Diseño antivibraciones.
 Cabeza intercambiable
iMX_CH6V Fresa de punta cónica
  • Apta para el chaflanado del filo exterior.
  • Diseño multifilo para una prolongación de la vida útil de la herramienta.
 Cabeza intercambiable
iMX_R4F Acabado en escuadra (corte en el centro)
  • La geometría de filo de desbaste reduce la resistencia de corte. Efectivo cuando la rigidez de la máquina o de la pieza es escasa.
 Cabeza intercambiable
iMX_RC4F_C Fresa con radio
  • La geometría de filo de desbaste reduce la resistencia de corte. Efectivo cuando la rigidez de la máquina o de la pieza es escasa.
 Cabeza intercambiable
iMX_S3A Acabado en escuadra (corte en el centro)
  • Permite mecanizado de alta eficiencia gracias a la cara inclinada pulida y al filo de corte puntiagudo.
 Cabeza intercambiable
iMX_S3HV Acabado en escuadra (corte en el centro)
  • Fresa de 3 hélices para fresado lateral, ranurado y fresado de cavidades.
  • La acción variable controla la vibración y ofrece un mecanizado estable.
 Cabeza intercambiable
iMX_S4HV Acabado en escuadra (corte en el centro)
  • La acción variable controla la vibración y ofrece un mecanizado estable incluso en materiales difíciles de cortar y para aplicaciones con voladizo de gran tamaño.
 Cabeza intercambiable
iMX_S4HV_S Acabado en escuadra (corte en el centro)
  • Los agujeros de refrigeración para cada hélice permiten un suministro estable del refrigerante.
  • La acción variable controla la vibración y ofrece un mecanizado estable.
 Cabeza intercambiable

Información sobre productos

  • Los agujeros de refrigeración para cada hélice permiten un suministro estable del refrigerante.

The actual product may differ from the displayed image.
For details, please check the dimensions below.

Tipo   [Extendido ]

Tipo   [Extendido ]

Diámetro (Unit)
Metric Inch
mm in
microns * microinches *
N lbf
deg deg
MPa psi
N/m lbf/in
Nm lbf-in
kg lbs
rpm rpm

* Only ADJAR,ADJRR
Nombre de calidad Metal Duro
Calidad EP7020
N.º de unidades de pedido 1
Existencia
Unidad de longitud I

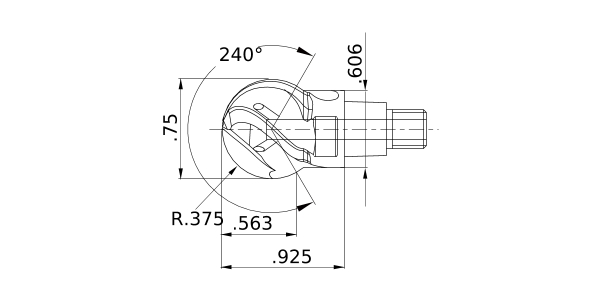

DC .75
DCON .606
LH .925
APMX .563
RE .375
Peripheral effective cutting edge count: ZEFP 4
Tolerancia radial - -.006
Tolerancia radial + .006
Modelo 2D (DXF)
Nombre datos CAD Descargar
IMX16B4WH0750MS
CAD
Disclaimer
Be sure to read the following before downloading the data or file you selected. Please understand that if you decide to proceed with the next step it will be at your own discretion and responsibility.


As far as allowed by law, Mitsubishi Materials Corporation shall not be held responsible in any way, either manifest or implied, including but not limited to legal warranty against defects, warranty of merchantability, warranty of fitness for a special purpose, or warranty against infringement of rights.Therefore, in the event that the above-stated download of the selected data or file results in the customer suffering a loss of data or damage to a computer or system, Mitsubishi Materials Corporation shall not be held in anyway responsible for said loss or damage. Further, the contents, including data and files, may be modified or terminated without notice, and Mitsubishi Materials Corporation does not warranty that any posted contents are error free.


If you agree to this disclaimer, please select “Agree” below.
Thank you for your understanding and cooperation.

Modelo Ligth 3D (STP,STL)
Nombre datos CAD Descargar
IMX16B4WH0750MS
CAD
Disclaimer
Be sure to read the following before downloading the data or file you selected. Please understand that if you decide to proceed with the next step it will be at your own discretion and responsibility.


As far as allowed by law, Mitsubishi Materials Corporation shall not be held responsible in any way, either manifest or implied, including but not limited to legal warranty against defects, warranty of merchantability, warranty of fitness for a special purpose, or warranty against infringement of rights.Therefore, in the event that the above-stated download of the selected data or file results in the customer suffering a loss of data or damage to a computer or system, Mitsubishi Materials Corporation shall not be held in anyway responsible for said loss or damage. Further, the contents, including data and files, may be modified or terminated without notice, and Mitsubishi Materials Corporation does not warranty that any posted contents are error free.


If you agree to this disclaimer, please select “Agree” below.
Thank you for your understanding and cooperation.
Show more

Existencia

:Existencia en Europa
:A fabricar según demanda
:Existencia en Europa Será reemplazado por nuevos productos.
:Existencia en Japón
