Toczenie rowków - inne

GYH00A_B
（Oprawka 00°）

1J1L4H2

Informacje o produkcie

  • Doskonała relacja ceny do wydajności dzięki zastosowaniu jednej oprawki.
  • Niezawodny mechanizm mocowania płytek
  • Płytki o dużej żywotności i wysokiej dokładności do różnych aplikacji obróbkowych
  • Innowacyjny system Tri Lock
  • Pokazane wymiary odnoszą się do płytki kalibracyjnej.

The actual product may differ from the displayed image.
For details, please check the dimensions below.

Typ   [Rozstrzelony ]

Typ   [Rozstrzelony ]

Średnica (Unit)
Metric Inch
mm in
microns * microinches *
N lbf
deg deg
MPa psi
N/m lbf/in
Nm lbf-in
kg lbs
rpm rpm

* Only ADJAR,ADJRR
Wersja L
Dostępność

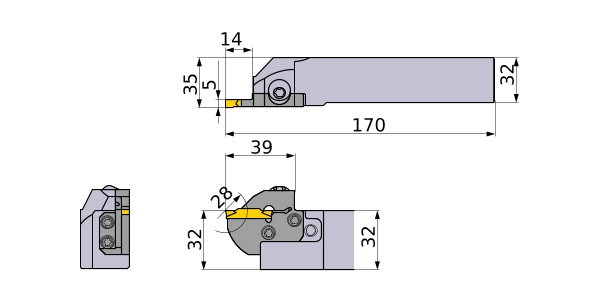

Jednostka długości M
CUTDIA 28
B 32
L4 57
LF 170
LH 39
CDX 14
WF 35
H 32
HF 32
CW 5
Peripheral effective cutting edge count: ZEFP 1
korpus GYHL3232P00-M25L
Lokator GYM25LA-H14
2D Model (DXF)
Nazwa modelu CAD Pobierz
1J1L4H2
