Seria GY do toczenia rowków

MPS1
（Typ z podwójną łysinką）

MPS1-1230-PC

Informacje o produkcie

  • Nowa wielowarstwowa powłoka PVD bazowana na specjalnym kompozycie Al-Ti-Cr-N.
  • Wiertło MPS z podwójną łysinką do dokładnego i niezawodnego wiercenia.
  • Wszystkie wiertła standardowo są wyposażone w przelotowe kanały chłodziwa.

The actual product may differ from the displayed image.
For details, please check the dimensions below.

Typ   [Rozstrzelony ]

Typ   [Rozstrzelony ]

Średnica (Unit)
Metric Inch
mm in
microns * microinches *
N lbf
deg deg
MPa psi
N/m lbf/in
Nm lbf-in
kg lbs
rpm rpm

* Only ADJAR,ADJRR
Nazwa klasy (gatunku) Węglik
Klasa (Gatunek) DP1021
Dostępność

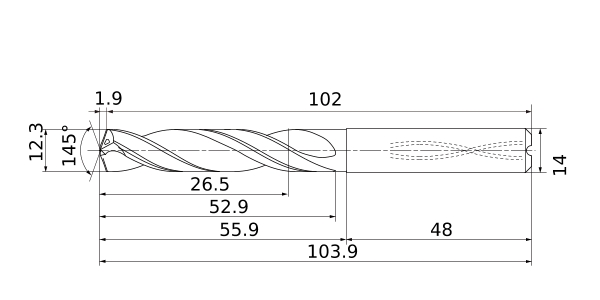

Jednostka długości M
DC 12.3
DCON 14
SIG 145°
LF 102
OAL 103.9
LH 55.9
LU 26.5
LCF 52.9
LS 48
FHA 27°
ld 2
PL 1.9
Effective Cutting Edge 2
Tolerancja maks. średnicy krawędzi skrawającej 0.005
Tolerancja min. średnicy krawędzi skrawającej -0.013
Typ chłodziwa Obróbka wewnętrzna
2D Model (DXF)
Nazwa modelu CAD Pobierz
MPS1-1230-PC
CAD
Disclaimer
Be sure to read the following before downloading the data or file you selected. Please understand that if you decide to proceed with the next step it will be at your own discretion and responsibility.


As far as allowed by law, Mitsubishi Materials Corporation shall not be held responsible in any way, either manifest or implied, including but not limited to legal warranty against defects, warranty of merchantability, warranty of fitness for a special purpose, or warranty against infringement of rights.Therefore, in the event that the above-stated download of the selected data or file results in the customer suffering a loss of data or damage to a computer or system, Mitsubishi Materials Corporation shall not be held in anyway responsible for said loss or damage. Further, the contents, including data and files, may be modified or terminated without notice, and Mitsubishi Materials Corporation does not warranty that any posted contents are error free.


If you agree to this disclaimer, please select “Agree” below.
Thank you for your understanding and cooperation.

3D Lekki Model (STP,STL)
Nazwa modelu CAD Pobierz
MPS1-1230-PC
CAD
Disclaimer
Be sure to read the following before downloading the data or file you selected. Please understand that if you decide to proceed with the next step it will be at your own discretion and responsibility.


As far as allowed by law, Mitsubishi Materials Corporation shall not be held responsible in any way, either manifest or implied, including but not limited to legal warranty against defects, warranty of merchantability, warranty of fitness for a special purpose, or warranty against infringement of rights.Therefore, in the event that the above-stated download of the selected data or file results in the customer suffering a loss of data or damage to a computer or system, Mitsubishi Materials Corporation shall not be held in anyway responsible for said loss or damage. Further, the contents, including data and files, may be modified or terminated without notice, and Mitsubishi Materials Corporation does not warranty that any posted contents are error free.


If you agree to this disclaimer, please select “Agree” below.
Thank you for your understanding and cooperation.
Show more

Dostępność

:Standard magazynowy.
:Niestandardowy, produkowany na specjalne zamówienie.
:Standard magazynowy. Zostanie zastąpiony przez nowe wyroby.
:Na specjalne zamówienie z magazynu w Japonii.

  • Zalecane warunki obróbki
